产品简介

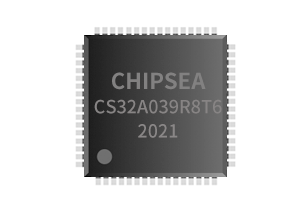

CS32A039是芯海科技推出的32位工业级信号链MCU，采用ARM® Cortex®-M0 内核，频率48MHz，最高集成64Kbytes flash和8Kbytes SRAM，并提供丰富的通信接口（I2C、SPI/I2S和USART）和多达12个定时器，具备可靠性高、精度高、功耗低等特点。

CS32A039系列集成丰富的信号链IO，包括INL低至1.2LSB的12位AD

信号链IO

1路12位ADC，1us转换时间，最多10 个外部输入通道，INL低至1.2LSB

— 工作电压范围: 2.4 to 3.6V

— 输入电压转换范围: 0~3.6V

— 内置1.22V参考电压，60ppm低温漂

— 内置温度传感器,精度±2℃

VBAT内部监测,精度1%，工作电压：1.65~5.5V

1路24位ΣΔADC，ENOB最高22.3位

— 工作电压范围: 2.4 to 3.6V

— 5个输入通道，可配置为单端或差分输入

— 内置1.225V基准电压，30ppm低温漂

— 全差分零漂移放大器，增益1/2/4/8/16/32/64/128倍可调

系统特性

内核：32位ARM® Cortex®-M0内核，最高频率48MHz

存储器

— 32~64KBytes的Flash存储器，支持硬件校验

— 192Bytes数据Flash存储器

— 4~8KBytes的SRAM，带硬件奇偶校验

CRC32发生/校验器

5通道DMA，支持的外设: SPIx, I2Sx, I2Cx, USARTx, TIMx, ADC

最多39个I/O，支持最高48MHz工作频率，所有I/O映射外部中断向量

支持从内部Flash、内部SRAM和系统存储器启动

电源管理

— 低功耗模式: 睡眠，深度睡眠1，深度睡眠2和待机模式

— 独立VBAT为RTC和备用寄存器供电

— 支持上电/掉电复位 (POR/PDR)

— 支持低电压检测 (LVD)

96位UNID

串行单线调试(SWD)

工作环境

— VDD/VDDA电压: 2.0 to 5.5V

— VBAT电压: 2.0 to 5.5V

— VSDADC电压: 2.4 to 3.6V

— 温度范围: -40 to 105℃

时钟和定时器

时钟模块

— 内部8MHz RC振荡器(HRC), 精度±1%

— 内部14MHz RC振荡器(HRC14), 精度±1%

— 内部40KHz RC振荡器(LRC)

— 4~32MHz 晶体振荡器(HXT)

— 32.768KHz 低速晶体振荡器(LXT)

— 锁相环(PLL), 最高支持 48MHz

定时器(TIM)

— 1路16位高级控制定时器(TIM1)，有6个带死区控制的PWM输出通道

— 1路32位通用定时器

— 多达5路16位通用定时器

— 1路16位基础定时器

— 1路独立看门狗定时器(FWDT)和1路窗看门狗定时器(WWDT)

— 1个24位系统时间定时器(SysTick)

具备日历功能的RTC

— 支持报警和周期性地从深度睡眠1/深度睡眠2/待机模式下唤醒

— VDD关闭时保存20 bytes的用户数据

通讯接口

最多2个SPI接口(18Mbps)，支持4到16位可配置的帧格式，其中SPI1可复用作I2S接口

最多5个USART接口(6Mbps)，支持从深度睡眠1/深度睡眠2模式唤醒

最多2个主/从I2C接口(1M bit/s)，支持时钟延展和多个从地址，其中I2C1支持从深度睡眠1/深度睡眠2模式唤醒

封装

LQFP64
