功能描述

CSU18PX88 是一个带 24bitADC 的 8 位 RISC MCU，内置 8k×16 位 OTP 程序存储器。

 主要特性

高性能的 RISC CPU

 8 位单片机 MCU

 内置 8k×16 位程序存储器 OTP,l 488 字节数据存储器（SRAM）

 只有 43 字指令

 8 级存储堆栈

 指令周期五档可选，

 2MHz/1MHz/500KHz/250KHZ/125KHz，默认为 500kHz。

振荡器

 内带16MHz振荡器，精度为±2%，使用LDO

供电，电源电压在 2.4V-5.0V 时，变化不能超过 10ppm

内带 WDT 振荡器，TRIM 之后精度为±10%，实际是 3kHz外部 32768Hz 晶振(RTC)

外设特性

 24 位双向 I/O 口, 1 路蜂鸣器，可选择 PT2.7 或 PT2.3

 6 个内部中断(ADC、UART、TIMER0、

TIMER2，RTC，LVD)，2 个外部中断

 5 个具有唤醒功能的输入口

 4×16 LCD,7×8 LED

 1 路输入全差分 24bit Sigma-Delta 型 ADC

 内置 1/2/4/8/16/32/64/128/256 倍 PGA

 内置温度传感器, 低电压检测（LVD, 1 路 UART,内置比较器

专用微控制器的特性

 上电复位（POR）

 上电复位延迟定时器（39ms）

 内带低电压复位（LVR）

 8 bit 定时器 0

 12 位带预分频的定时/计数器

 扩展型看门狗定时器（3K WDT）可编程的时间范围, 窗看门狗（CPU 时钟）

7 位向下计数器，使能后软件无法关闭

CMOS 技术

电压工作范围

— DVDD 2.4V~5V

— AVDD 2.4V~5V

低功耗特性

 MCU 工作电流

— 正常模式 1.5mA@16MHz(工作电压 3V，

指令周期 500kHz)

— 休眠模式下的电流小于 1.5μA

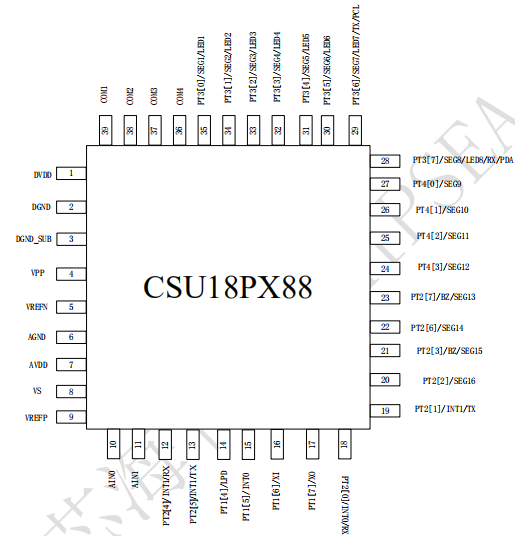

封装

39 PIN DIE
SOP16
SSOP24
