产品简介

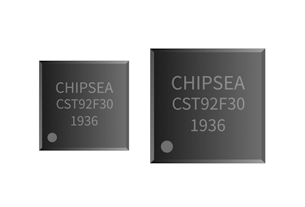

CST92F30是一颗高集成度的低功耗蓝牙SOC芯片，基于低功耗蓝牙5.0协议栈。
芯片内置32位Cortex-M0内核、512KB Flash、138KB SRAM，具有国际领先的低功耗、通信距离和抗干扰性能，同时实现了更低成本。

内核架构

ARM Cortex-M0TM内核

内核架构

512KB Flash

138KB SRAM

2.4G收发器

支持BLE5.0

单端RFIO

支持四种传输速率

— 125Kbps, 500Kbps, 1Mbps, 2Mbps

发射功率-20~10dBm可调, 3dBm步进

接收灵敏度

— -94dBm@BLE 2Mbps

— -97dBm@BLE 1Mbps

— -98dBm@BLE 500Kbps

— -103dBm@BLE 125Kbps

功耗

发射模式8mA@0dBm Tx power

接收模式8mA

Sleep模式2uA

OFF模式0.7uA

振荡器

支持16M XTAL

外设特性

34或20个GPIO

— 数字外设可映射至任意IO口

— 所有GPIO支持唤醒输入

— 具有18个外部中断输入

6通道PWM

正交解码器

1路PDM接口

2路I2C接口

1路UART接口

2路SPI接口

支持16*18键盘扫描

12位ADC，支持6通道外部输入

8个24位Timer

WDT

RTC

随机数发生器RNG

JTAG调试

CMOS技术

工作电压：1.8V~3.6V

封装

QFN32(4*4mm), QFN48(5*5mm）
