产品简介

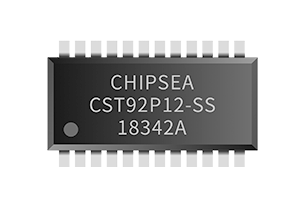

CST92P12 是一颗高集成度的低功耗蓝牙 SOC 芯片，基于低功耗蓝牙 5.0 协议栈。该芯片采用双核架

构，内置 32 位 RISC MCU 与 8 位 51 MCU。RISC MCU 主要实现蓝牙协议处理，51 MCU 主要实现用户 应用程序

主要特性

蓝牙 5.0 协议栈 功耗

 连接模式 62uA （连接间隔 300ms）

 广播模式 60uA （广播间隔 1s）

 睡 眠 模 式 620nA （ 32kHz RC OSC ， sleep timer and register ON）

 发射模式 18mA

 接收模式 17mA

2.4G 收发器

 单端 RFIO

 GFSK 调制模式

 支持 1Mbps 数据传输速率

 发射功率-5~+5dBm

 接收灵敏度

高性能的 32 位 RISC CPU

 32 位 MCU

 80KB MaskROM

 8KB 指令 RAM，运行补丁程序

1T 增强型 51 MCU

 16KB 指令 RAM

 256 字节 IRAM

存储器

 12KB Data SRAM

 2KB OTP

振荡器

 支持

外设特性

 2 个标准 51 定时器

 10 个双向 I/O 口

 1 个 UART 接口

 1 个 I2C 接口

 1 个 SPI 接口

 2 个 PWM 输出

 1 个 10 位 ADC

CMOS 技术

 电压工作范围

— VIN 1.8V~3.6V ；VIO 1.8V~3.6V

程序加载方式

 I2C EEPROM 存储器加载

 SPI FLASH 存储器加载

外部 MCU 通过 UART 加载（51 MCU 程序不 支持该方式加载）

封装

 SSOP24L

应用领域

 蓝牙电子秤、血压计

 蓝牙 iBeacon 应用

 蓝牙串口透传

 LED 灯控

 HID 键鼠、遥控器

 蓝牙智能锁
